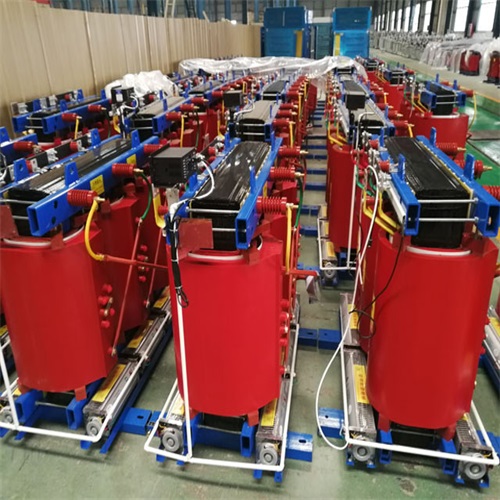

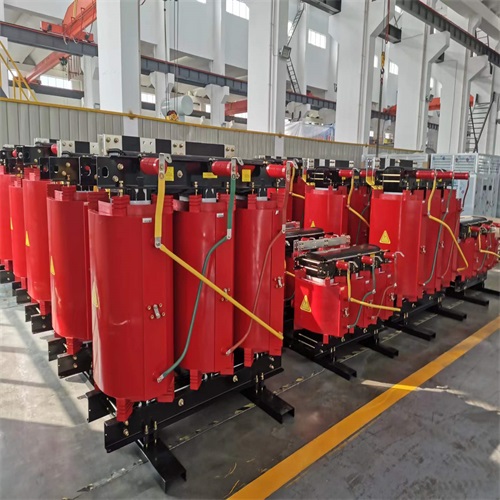

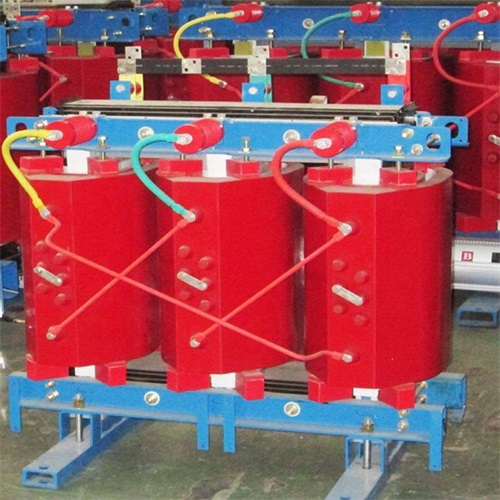

SCB14-1600KVA干式變壓器全面解析

　　SCB14-1600KVA干式變壓器是中小型工業、商業及公共建筑中的主流配電設備，以其高效節能、安全可靠的特點廣泛應用于數據中心、醫院、商場等場景。以下從技術特性、安裝要求、運維管理及經濟性分析展開，提供專業指導。

　　一、核心性能參數

　　關鍵優勢：

　　能效領先：SCB14級符合國家一級能效標準(GB 20052-2020)，空載損耗比GB 20052-2013限值低20%。

　　安全可靠：采用環氧樹脂澆注工藝，防潮、防塵、阻燃(氧指數≥32%)，無爆炸風險。

　　維護便捷：免維護設計，無需換油，壽命周期內成本低。

　　二、安裝空間與距離要求

　　SCB14-1600KVA變壓器體積緊湊(約長2.2m×寬1.2m×高2.0m)，但需滿足以下安全距離：

　　典型布局示例：

　　配電室安裝：變壓器與低壓柜并排布置，中間設1.2米通道，頂部安裝軸流風機(AF冷卻時)。

　　貼墻安裝：背部距墻≥0.8米，兩側設通風百葉，底部設電纜溝。

　　三、運維關鍵要點

　　日常監測

　　溫度監控：繞組熱點溫度≤140℃(通過溫控器監測)，報警溫度設為130℃，跳閘溫度設為150℃。

　　噪音檢查：每月記錄噪音值，異常噪音可能預示鐵芯松動或局部放電。

　　積塵清理：每半年用壓縮空氣清理表面灰塵，避免影響散熱。

　　預防性試驗

1. 試驗項目	周期	標準值	意義
   絕緣電阻測試	3年	≥500MΩ（2500V兆歐表）	評估絕緣老化程度。
   直流電阻測試	3年	不平衡率≤2%（三相）	檢測繞組焊接或接觸不良。
   局部放電測試	5年	≤5pC（1.1倍額定電壓）	發現絕緣內部缺陷。
   介損測試	5年	tanδ≤0.5%（20℃）	評估絕緣受潮或劣化。

2. 故障處理

   • 溫度異常升高：檢查負載是否超限、風機是否故障、溫控器是否誤報。
   • 局部放電：立即停機檢查，可能存在絕緣裂紋或氣隙。
   • 跳閘故障：復位前需排查原因（如過載、短路、風機故障）。

　　四、經濟性分析

　　初始投資

　　設備成本：約25萬~35萬元(含溫控器、風機等附件)。

　　安裝成本：約5萬~8萬元(含基礎制作、電纜連接、調試)。

　　運行成本

　　能耗成本：按年負載率60%計算，年損耗電費約7萬元(電價0.6元/kWh)。

　　維護成本：年維護費用約1萬元(含積塵清理、溫控器校準)。

　　壽命周期成本(LCC)：SCB14級比SCB13級節省約10%~15%的LCC。

　　節能效益

　　與SCB13級對比，SCB14級年節電約1.5萬度，3~5年內可收回能效升級成本。

　　五、選型與配置建議

　　冷卻方式選擇

　　自然風冷(AN)：適用于負載率≤65%的場景，成本低、噪音小。

　　強迫風冷(AF)：適用于短時過載或高溫環境(如數據中心)，可提升容量30%~50%。

　　防護等級升級

　　IP23：適用于潮濕環境(如地下室)，增加防濺水能力。

　　IP31：適用于多塵環境(如水泥廠)，需加裝防塵網。

　　智能化配置

　　智能溫控器：支持RS485通信，實現遠程監控溫度、風機狀態。

　　在線監測系統：加裝局放傳感器、振動傳感器，提前預警故障。

　　六、總結與推薦

　　適用場景

　　商業建筑：如購物中心、寫字樓(需低噪音、高能效)。

　　公共設施：如醫院、學校(需安全可靠、免維護)。

　　工業用戶：如電子廠、制藥廠(需穩定供電、低諧波)。

　　關鍵決策點

　　能效優先：選擇SCB14級，長期節省電費。

　　負載特性：根據負載率選擇冷卻方式(AN或AF)。

　　環境適配：潮濕/多塵環境需升級防護等級。

　　推薦配置

　　基礎型：SCB14-1600KVA/10kV + AN冷卻 + 普通溫控器。

　　增強型：SCB14-1600KVA/10kV + AF冷卻 + 智能溫控器 + 在線監測。

　　結論：SCB14-1600KVA干式變壓器是中小型配電系統的優選方案，需結合負載需求、環境條件和能效目標，科學選型并合理配置。用戶應重視日常運維，通過智能監測提升設備可靠性，實現全生命周期成本*優。
